Ċina Standard RA Ram Foil Manifatturi Fornituri Fabbrika - Magħmul fiċ-Ċina

Ħarsa ġenerali tal-prodott

Prodott permezz ta' irrumblar kiesaħ b'ħafna-pass u ta' ram katodu ta'-purità għolja ta' l-idroġenu-l-atmosfera kkontrollata. L-irrumblar mekkaniku jiġġenera orjentazzjoni tal-kristall equiaxed densa u uniformi allinjata mad-direzzjoni tal-irrumblar, li tipprovdi reżistenza għolja għall-għeja tal-liwi għal ċirkwiti stampati flessibbli dinamiċi (FPCs) u interkonnessjonijiet elettroniċi ta 'vibrazzjoni għolja-.

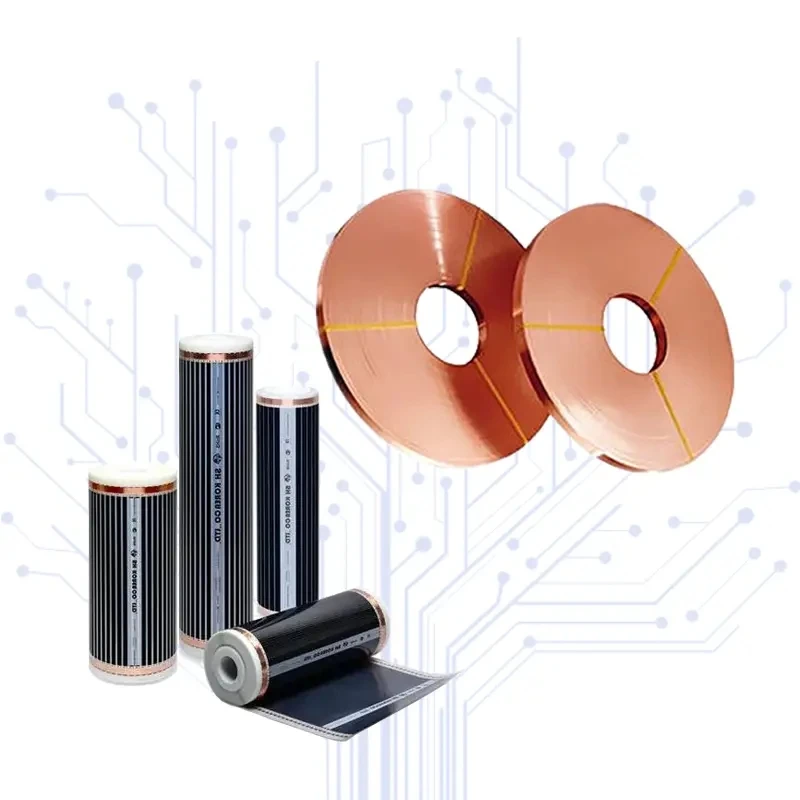

70μm Standard RA Ram Foil
70μm Standard RA (Irrumblat-Ttemprat) Foil tar-ram huwa manifatturat permezz ta 'rolling kiesaħ mekkaniku ripetut u ttemprar intermedju.

ara aktar Kuntatt magħna
50μm Standard RA Ram Foil
Fojl tar-ram irrumblat-grad industrijali-ittemprat iddisinjat għal applikazzjonijiet ta' liwi dinamiċi, ċirkwiti stampati flessibbli, u komponenti speċjalizzati tal-ilqugħ.

ara aktar Kuntatt magħna
35μm Standard RA Ram Foil
Il-Fojl tar-Ram Standard RA ta '35um ta' CIVEN Metal huwa materjal irrumblat-ittemprat inġinerija għal komponenti elettroniċi li jeħtieġu flessibilità dinamika għolja u ħxuna uniformi.

ara aktar Kuntatt magħna
18μm Standard RA Ram Foil
18um Standard RA (Irrumblat-Ttemprat) Foil tar-Ram huwa sottostrat metalliku-irrumblat, ittrattat termali-kiesaħ imfassal għal flexing dinamiku, trasmissjoni ta 'sinjali ta' frekwenza għolja-, u...

ara aktar Kuntatt magħna
12μm Standard RA Ram Foil
12um Standard Rolled-Ttemprat (RA) Foil tar-ram huwa manifatturat permezz ta 'irrumblar kiesaħ ta' preċiżjoni u ttemprar intermedju, iddisinjat għal applikazzjonijiet elettroniċi ta 'flexing...

ara aktar Kuntatt magħna
9μm Standard RA Ram Foil
CIVEN METAL 9um Standard Rolled-Annealed (RA) Ram Foil huwa substrat metalliku ta 'purità għolja inġinerija għal ċirkwiti stampati flessibbli dinamiċi (FPCs) u interkonnessjonijiet ta' densità...

ara aktar Kuntatt magħna

Materjal Ewlenin

Materjal Bażi:Ram Elettrolitiku Tough Pitch (ETP) (C11000 / Cu-ETP) jew Ossiġenu-Ram Elettroniku Ħieles (OFE) (C10200 / C10100).

Purità tar-ram:>= 99.90% (ETP) or >= 99.99% (OFE).

Kontroll tal-Inklużjoni:It-tidwib tal-induzzjoni bil-vakwu u l-ikkastjar kontinwu jirrestrinġu impuritajiet metalliċi u gassużi traċċi (Ossiġenu<= 10 ppm for OFE grade) to prevent micro-void formation during high-temperature polymer laminations.

Karatteristiċi tal-Prestazzjoni

Reżistenza għall-Għeja tal-Liwi

Il-konfigurazzjoni tal-qamħ equiaxed tqassam stress mekkaniku ripetittiv b'mod uniformi, u tevita mikro-qsim fiż-żoni li jintwew.

Baxxa-Trażmissjoni ta' Telf

Xogħol ta' preċiżjoni-tħin bir-rombli jikseb valuri Rz baxxi, li jimminimizza t-telf tas-sinjali ta'-ġilda ta' frekwenza għolja-.

Konsistenza tad-Deformazzjoni tal-plastik

It-tkabbir stabbli tal-kristall jiżgura elongazzjoni uniformi waqt l-ittimbrar u l-iffurmar.

Adeżjoni tat-tixrib

Inline solvent degreasing and chemical passivation remove residual rolling lubricants, yielding a wetting tension of >= 38 mN/m għall-inċiżjoni u l-affidabbiltà tat-twaħħil tal-kolla.

Speċifikazzjonijiet Tekniċi

Parametru	Standard ETP Grad	Grad -Ħieles mill-Ossiġenu (OFE).	Standard tat-Test
Kontenut tar-ram	>= 99.90%	>= 99.99%	ASTM B152 / JIS H3100
Konduttività Elettrika	>= 100% IACS	>= 101% IACS	ASTM B193
Densità	8.94 g/ċm3	8.94 g/ċm3	Metodu ta 'Arkimede
Ħruxija tal-wiċċ (Rz)	0.6 um - 1.5 um	0.4 um - 1.2 um	ISO 4287 / JIS B0601
Titwil fil Break	15% - 35% (skont it-tempera)	18% - 40% (bil-mod)	IPC-TM-650 2.4.18
Qawwa tat-tensjoni	200 - 450 MPa (skont it-tempera)	180 - 420 MPa (skont it-tempera)	IPC-TM-650 2.4.18

Ħxuna u Wisa 'Disponibbli

Firxa tal-ħxuna

9 um sa 70 um

Ħxuna Standard

9 um, 12 um, 18 um, 35 um, 70 um

Firxa Wisa'

10 mm sa 620 mm (qasma skont l-ispeċifikazzjoni)

Tolleranza tal-ħxuna

+/- 1.0 um (for thickness < 18 um), +/- 5% (for thickness >= 18 um)

Dijametri interni tal-qalba (ID)

76 mm (3 pulzieri) u 152 mm (6 pulzieri) azzar ta 'preċiżjoni jew qlub tal-karta.

Wiċċ / Temper / Proprjetajiet Mekkaniċi

Tempers

Soft Annealed (O): High elongation (>30%), saħħa tensili baxxa; applikati f'forom miġbuda-fond u ċirkwiti flex statiċi.
Nofs-Iebsa (H02): Saħħa tat-tensjoni u formabbiltà bilanċjati; applikata fir-rotot FPC ġenerali.
Full-Hard (H04): Maximum tensile strength (>400 MPa); applikat f'żoni ta' transizzjoni riġidi-flex li jeħtieġu ebusija dimensjonali.

Trattamenti tal-wiċċ

Mhux ittrattat (Sempliċi): Temm irrumblat b'passivazzjoni ta' kontra l--ossidazzjoni.
Roughness-Enhanced (Nodular): Electro-deposited micro-nodules on one or both sides to increase peel strength (>8.0 N/cm) b'films tal-poliimide (PI) jew tal-PET.

Manifattura u Kontroll tal-Kwalità

Fluss tal-Produzzjoni
Tidwib Kontinwu / Irrumblar bis-Sħan:Konverżjoni ta' katodi tar-ram ta'-purità għolja f'vireg tal-wajer jew ċangaturi intermedji.

Multi-Pass Cold Rolling:Imtieħen tal-irrumblar tandem b'kontroll awtomatiku tal-kejl (AGC) inaqqsu l-ħxuna taħt tensjoni regolata.

Ittemprar qawwi kontinwu:Il-fran tal-atmosfera protettiva tal-idroġenu-nitroġenu jeliminaw l-ossidazzjoni u jtaffu l-istress residwu intern.

Tindif tal-wiċċ u passivazzjoni:Tindif ultrasoniku f'diversi-stadji jneħħi żjut tal-irrumblar residwi, segwit minn kisi ta' konverżjoni kimika kontra t--ittebba.

Qtugħ ta' preċiżjoni:Razor jew shear slitting b'għoli tal-burr tat-tarf ikkontrollat.

Tagħmir ta' Spezzjoni u Ittestjar

Monitoraġġ tad-Dimensjoni

Mikrometri tal-lejżer u gauges tar-raġġi beta-inline għall-verifika tal-ħxuna u l-wisa'.

Ittestjar Mekkaniku

Magna universali għall-ittestjar tat-tensjoni li tivverifika t-titwil u s-saħħa tar-rendiment għal kull IPC-TM-650.

Sejbien ta' Difetti

Sistemi ta' viżjoni ta' spezzjoni ottika awtomatizzata (AOI) li jiskanjaw rollijiet prinċipali għal pinholes, grif, u marki tar-rombli.

Ittestjar tal-Proprjetà Elettrika

Miters tal-konduttività tal-kurrent Eddy.

Ċertifikazzjonijiet tal-Kwalità

ISO 9001:2015 Sistema ta 'Ġestjoni tal-Kwalità
IATF 16949:2016 Sistema ta' Ġestjoni tal-Kwalità tal-Karozzi
Rapporti ta' Konformità RoHS u REACH fornuti għal kull lott.

Applikazzjonijiet

Ċirkwiti Stampati Flessibbli (FPCs)

Saffi ta' rotta dinamiċi fi smartphones, dashboards tal-karozzi, u endoskopji mediċi.

Batteriji tal-Ion-litju

Folji tal-kolletturi kurrenti għal tabs taċ-ċelluli tal-borża u konnessjonijiet tal-busbar flessibbli.

Protezzjoni EMI

Saffi tal-ert f'ħardwer tat-telekomunikazzjoni ta'-densità għolja.

Ittimbrar ta 'preċiżjoni

Konnetturi elettroniċi żgħar u tkebbib tat-transformer.

Customization & OEM Provvista

Qtugħ tad-dwana

Tolleranzi tal-wisa' miżmuma fi ħdan +/- 0.1 mm b'burr tat-tarf ristrett għal < 5% tal-ħxuna tal-fojl.

Irfinar tal-Passivazzjoni tal-wiċċ

Ħinijiet u formuli ta' dip ta' kontra t--ttebba' apposta biex jaqblu mal-linji ta' tindif ta' solvent jew aċidu downstream.

Kampjun Roll Programm

Rombli ta' prova ta'-lott żgħar (10 kg sa 50 kg) fornuti b'Rapporti tat-Test tal-Materjal (MTR) kompluti għall-validazzjoni tal-proċess.

Ippakkjar u Kunsinna

Struttura tal-Ippakkjar

Ippakkjar tal-kannestru tal-injam sospiż. Il-fojl jitgeżwer f'boroż tal-vakwu ta' barriera b'ħafna-saff ta' umdità- b'dessikanti tal-ġel tas-silika, separati minn protetturi tat-tarf biex jipprevjenu t-tgħaffiġ tal-qalba jew ħsara mill-vibrazzjoni tat-transitu.

Traċċabilità

Kull roll iġorr tikketta tal-barcode unika marbuta man-numru tas-sħana tal-materja prima tiegħu, il-lott tal-irrumblar, u r-rekord tal-ispezzjoni tal-QC.

Ħin taċ-Ċomb

ġimagħtejn għall-wisa' ta' qasma standard fl--stock; 3 sa 4 ġimgħat għal speċifikazzjonijiet ta 'temper jew wisa' tad-dwana.

Għaliex CIVEN Metal

Kontroll Dirett Mitħna

-Integrazzjoni interna mill-irrumblar fil-kesħa għal ittemprar u qtugħ ta' preċiżjoni, li tiżgura konsistenza tal-lott.

Limiti ta' Difetti stretti

Limiti kkontrollati għall-qsim tat-tarf, residwu taż-żejt, u varjazzjonijiet tal-kejl barra tolleranzi speċifikati.

Trasparenza Teknika

Rapporti Komprensivi tat-Test tal-Materjal (MTR) ipprovduti ma 'kull vjeġġ, li jivverifikaw il-valuri eżatti mekkaniċi u kimiċi.

FAQ

Q: X'inhi d-differenza bejn il-fojl tar-ram RA u l-fojl tar-ram ED?

A: Il-fojl RA huwa rrumblat u temprat mekkanikament, li jirriżulta fi struttura tal-kristall equiaxed li tipprovdi flessibilità għolja u reżistenza għall-għeja tal-liwi. Il-fojl ED jitkabbar minn banju tal-kisi fuq tanbur li jdur, li fih struttura tal-qamħa kolonni adattata għall-inċiżjoni ta' kurrent għoli-iżda b'ħajja flex dinamika aktar baxxa.

Q: X'inhu t-tul standard tar-roll għal ordnijiet ta 'prova?

A: Rombli ta 'prova huma fornuti f'tulijiet ta' 100 metru sa 500 metru, jew skont speċifikazzjonijiet tal-piż (10 kg sa 50 kg), skond il-ħxuna meħtieġa.

Q: Kif tiġi evitata l-ossidazzjoni waqt il-merkanzija internazzjonali tal-oċean?

A: Ir-rombli huma ssiġillati bil-vakwu-f'boroż tal-polyethylene heavy-duty li fihom karta ta' inibitur tal-korrużjoni tal-fażi tal-fwar (VCI) u dessikanti ġewwa ċestuni tal-injam ħielsa mill-fumigazzjoni-.

Q: CIVEN Metal jista 'jipprovdi saħħa tat-tensjoni personalizzata għal rekwiżiti speċifiċi tal-ittimbrar?

A: Iva. Billi jiġi aġġustat il-proporzjon tat-tnaqqis kiesaħ-qabel l-ittemprar finali, il-valuri tas-saħħa tat-tensjoni u tat-titwil huma rregolati fil-limiti metallurġiċi tar-ram.

Civen Metal Material (Shanghai) Co., Ltd huwa wieħed mill-manifatturi u l-fornituri tal-fojl tar-ram ra standard l-aktar professjonali fiċ-Ċina. B'esperjenza abbundanti, aħna nilqgħu bi pjaċir li inti bl-ingrossa bl-ingrossa ta 'kwalità għolja standard ra fojl tar-ram magħmul fiċ-Ċina hawn mill-fabbrika tagħna. Servizz tajjeb u prezz raġonevoli huma disponibbli.
