-Fojl tar-ram RA ta' Preċiżjoni Għolja

Inġinerija għal elettronika flessibbli ta'-densità għolja u trasmissjoni ta' sinjal ta'-frekwenza għolja. Manifatturat permezz ta 'rolling kiesaħ f'diversi stadji u trattament termali preċiż biex tinkiseb orjentazzjoni uniformi tal-qamħ, reżistenza superjuri għall-għeja tal-liwi, u profili tal-wiċċ ikkontrollati.

50μm Għoli -Fojl tar-ram ta 'preċiżjoni RA
Fojl tar-ram Rolled Annealed (RA) ta' 50μm huwa manifatturat għal ċirkwiti elettroniċi ta' -flessibbiltà għolja u sistemi ta 'ħażna tal-enerġija. Prodott permezz ta 'irrumblar kiesaħ b'ħafna-pass...

ara aktar Kuntatt magħna

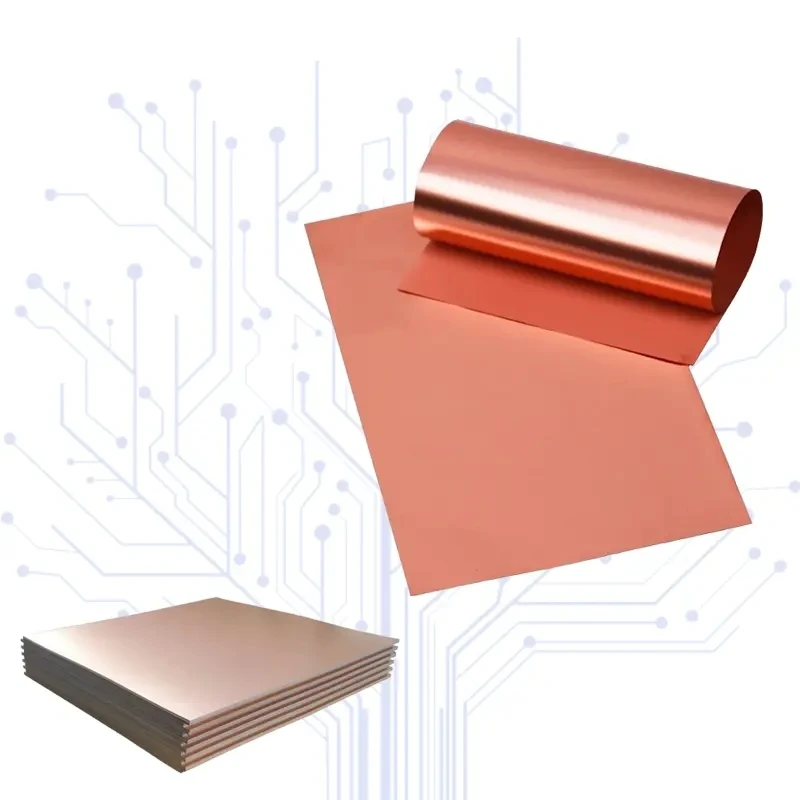

35μm Għoli -Fojl tar-ram ta 'preċiżjoni RA
Il-Folja tar-ram 35μm Rolled Annealed (RA) ta 'CIVEN Metal hija mfassla għal applikazzjonijiet elettroniċi u elettriċi li jeħtieġu flessibilità mekkanika u konduttività elettrika.

ara aktar Kuntatt magħna

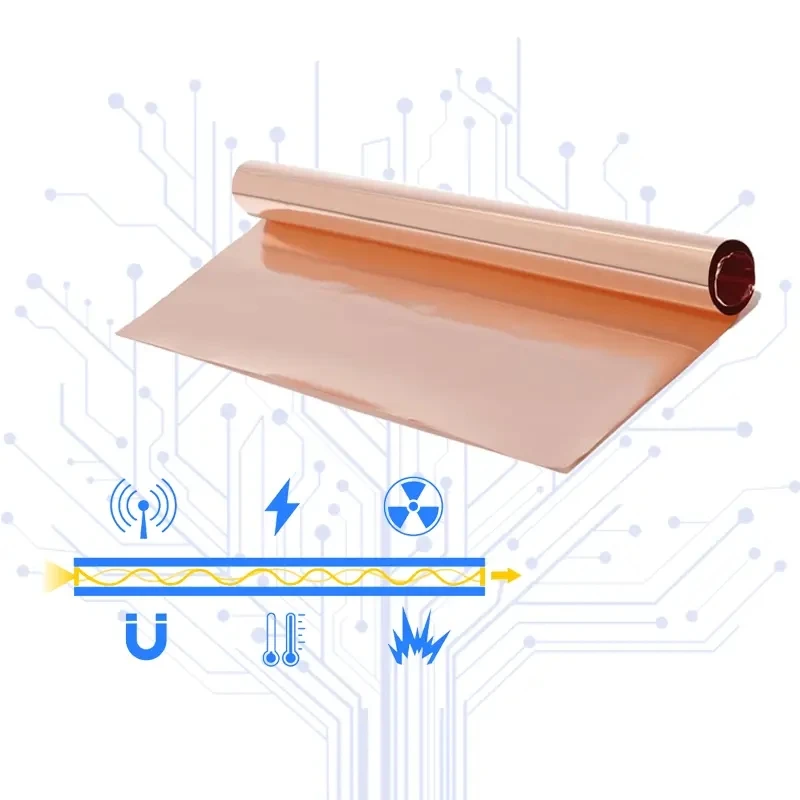

25μm Għoli -Fojl tar-ram ta 'preċiżjoni RA
Fojl tar-ram ittemprat 25 um irrumblat-inġinerija għal ċirkwiti ta'-densità għolja u applikazzjonijiet flex dinamiċi. Ipproċessat permezz ta 'rolling kiesaħ b'ħafna-pass u ttemprar ta' atmosfera...

ara aktar Kuntatt magħna
18μm Għoli -Fojl tar-ram ta 'preċiżjoni RA
CIVEN Metal 18um High-Preċiżjoni RA Copper Foil hija prodotta permezz ta 'irrumblar kiesaħ b'ħafna-pass u ikkontrollat ta' idroġenu-ttemprar fl-atmosfera.

ara aktar Kuntatt magħna
12μm Għoli -Fojl tar-ram ta 'preċiżjoni RA
CIVEN Metal 12um High-Precision RA (Irrumblat-Ttemprat) Foil tar-ram huwa sottostrat metalliku-irrumblat kiesaħ, rikristallizzat imfassal għal applikazzjonijiet flex dinamiċi u trażmissjoni ta...

ara aktar Kuntatt magħna

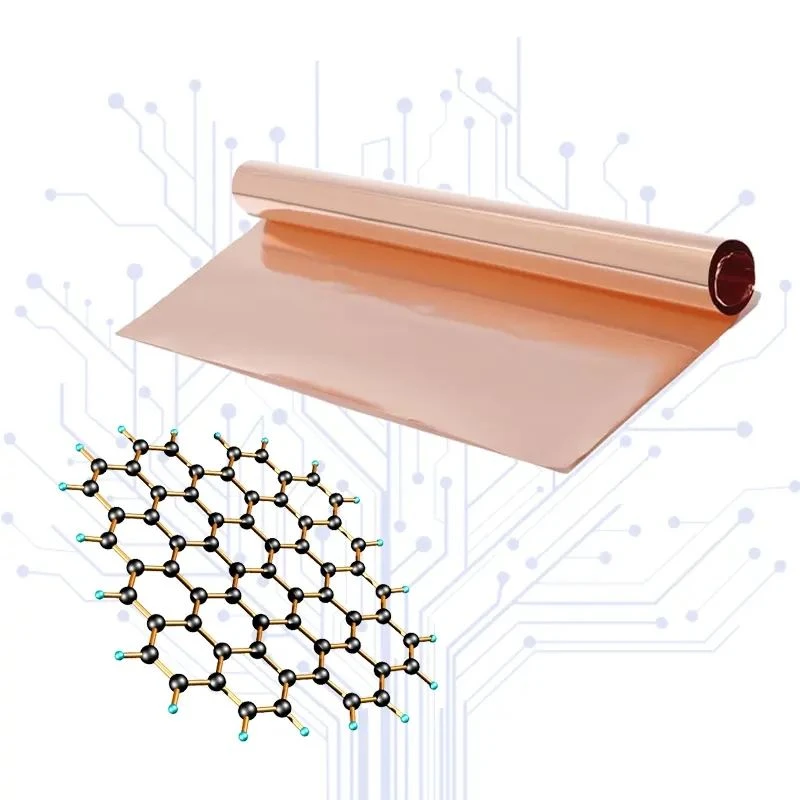

9μm Għoli -Fojl tar-ram RA ta 'preċiżjoni
Il-fojl tar-ram irrumblat (RA) ta' 9um ta' CIVEN Metal high-irrumblat (RA) huwa manifatturat permezz ta' irrumblar kiesaħ multi-pass fuq imtieħen ta' preċiżjoni multi-high rolling mill u ttemprar...

ara aktar Kuntatt magħna

Ħarsa ġenerali tal-prodott

Fojl tar-ram irrumblat-Ttemprat (RA) iddisinjat għal flexing dinamiku, tolleranzi ta 'ħxuna stretta, u attenwazzjoni baxxa tas-sinjal. Il-produzzjoni tibda b'ram katodu ta'-purità għolja, imnaqqas mekkanikament permezz ta' imtieħen ta' cluster ta' preċiżjoni u rikristallizzat f'linji ta' ttemprar ta' atmosfera kkontrollata-kontinwu. Dan jagħti proprjetajiet mekkaniċi iżotropiċi, uċuħ lixxi doppju-matt, u stabbiltà dimensjonali għal inċiżjoni u laminazzjoni avvanzati.

Materjal Ewlenin

Metall Bażi

Cu-ETP (C11000) u Cu-OF (C10200) ossiġnu-ram ħieles, purità minima 99.99%.

Kontroll tal-Impurità

L-impuritajiet metalliċi totali ristretti għal < 50 ppm biex jimmassimizzaw il-konduttività elettrika u jipprevjenu l-formazzjoni ta' mikro-vojt waqt laminazzjoni ta'-temperatura għolja.

Ġestjoni tal-Inklużjoni

Miġbura minn bars fonduti kontinwi pproċessati permezz ta 'taħwid elettromanjetiku inline u spettrometrija ta' emissjoni ottika (OES).

Karatteristiċi tal-Prestazzjoni

Reżistenza għall-Għeja tal-Liwi

Valuri ta' elongazzjoni lonġitudinali u trasversali li jaqbżu l-15% jifilħu miljuni ta' ċikli ta' tidwir dinamiċi mingħajr mikro-qsim f'apparat li jintlibes u moduli biċ-ċappetti.

Ħruxija tal-wiċċ

Irrumblar mekkaniku u passivazzjoni kimika jipproduċu uċuħ ta 'profil baxx (Rz < 1.2 um), li jrażżnu t-telf tas-sinjal tal-effett tal-ġilda 'l fuq minn 10 GHz.

Uniformità tal-ħxuna

Il-kontroll tal-gauge ta' preċiżjoni jżomm il-varjazzjoni tal-ħxuna tal-web f'+/- 3%, u jiżgura kontroll konsistenti tal-impedenza f'FPCs b'ħafna-saff.

Inċiżjoni Anisotropija

Il-mikrostruttura ta' qamħa-fin tippermetti profili ta' inċiżjoni vertikali nodfa għal wisgħat ta' traċċi u spazji sa 25 um.

Speċifikazzjonijiet Tekniċi

Parametru	Grad Standard (RA-H)	Grad Flessibbli (RA-A)	Grad ta'-Frekwenza Għolja (RA-HF)	Metodu tat-Test
Purità tar-ram	>= 99.95%	>= 99.99%	>= 99.99%	ICP-OES
Konduttività Elettrika	>= 100% IACS	>= 98% IACS	>= 101% IACS	Kurrent Eddy (ASTM B193)
Densità	8.94 g/ċm3	8.94 g/ċm3	8.94 g/ċm3	Metodu ta 'Arkimede
Ħruxija tal-wiċċ (Rz)	1.0 - 1.8 um	0.6 - 1.2 um	< 0.8 um	Profilometru tal-istilus (ISO 4287)
Titwil fil Break	5% - 10%	>= 25%	15% - 20%	Magni għall-Ittestjar tat-Ttensjoni (IPC-TM-650)

Ħxuna u Wisa 'Disponibbli

Firxa tal-ħxuna

9 um sa 70 um

Strumenti Standard

12 um, 18 um, 25 um, 35 um

Firxa Wisa'

10 mm sa 620 mm

Dijametri interni tal-qalba (ID)

76 mm (3 pulzieri) u 152 mm (6 pulzieri)

Wiċċ, Temper & Proprjetajiet Mekkaniċi

Tempers
Ittemprat (O-temper): Rikristallizzat bis-sħiħ għal flessibilità massima u springback minimu.
Iebsa / Nofs-Iebsa (H/H2-tempra): Maħduma fil-kesħa għal riġidità strutturali u żamma dimensjonali f'firxiet mhux sostnuti.

Matriċi Mekkanika
Qawwa tat-tensjoni: 220 - 450 MPa (tvarja skond il-grad tat-temper).
Qawwa tar-Rendiment (0.2% offset): 120 - 380 MPa.
Trattament tal-wiċċ: Saff ta 'passivazzjoni ta' kontra l--ossidazzjoni retarda t-tebba; It-trattament mhux obbligatorju tal-aġent tal-igganċjar tas-silan isaħħaħ is-saħħa tal-qoxra b'films tal-poliimide (PI) u tal-polimeru tal-kristalli likwidi (LCP).

Manifattura u Kontroll tal-Kwalità

Tidwib u Tidwib:Fran tat-tidwib tal-induzzjoni bil-vakwu jipproduċu ċangaturi tar-ram ħielsa mill-ossiġnu-bi strutturi kristallini densi.
Irrumblar:Imtieħen tal-irrumblar ta' Sendzimir b'ħafna-għoli japplikaw tnaqqis inkrementali għal gauges fil-mira mingħajr qsim tat-tarf.
Ittemprar:Il-fran tal-ittemprar tal-atmosfera tal-idroġenu-nitroġenu jikkontrollaw it-tkabbir tal-qamħ, jeliminaw l-istress interni u jipprevjenu l-ossidazzjoni tal-wiċċ.
Qtugħ u Tirqim tat-Triq:Linji tat-tqattigħ tal-leħja u shear b'tarf ottiku-gwida jagħtu burr-truf ħielsa (< 5 um burr height).

Protokolli ta' Spezzjoni:
Spezzjoni Ottika Awtomatizzata (AOI): Skennja 100% tal-wiċċ tal-coil għal pinholes, dents, u inklużjonijiet.
Ittestjar tat-tensjoni universali u profili tal-ħxuna tal-lejżer esegwiti għal kull lott ta 'produzzjoni.
Rapporti tat-Test tal-Mitħna Ċċertifikati (MTR) fornuti ma 'kull vjeġġ.

Applikazzjonijiet

Ċirkwiti Stampati Flessibbli (FPCs)

Sezzjonijiet dinamiċi taċ-ċappetti f'elettronika li jintwew, laptops, u kejbils tal-wiri tal-karozzi.

Telekomunikazzjonijiet 5G

Linji ta' trażmissjoni ta'-veloċità għolja, sottostrati tal-antenni, u komponenti tar-radar b'array-fażijiet li jeħtieġu telf ta' inserzjoni baxx.

Batteriji tal-Ion-litju

Kolletturi tal-kurrent għal-ċelluli ta' borża ta' qawwa għolja u tabs ċilindriċi tal-batteriji.

Protezzjoni EMI

Tejps konduttivi, wraps tal-kejbils, u pjani tal-ert fl-avjonika aerospazjali.

Customization & OEM Provvista

Kompożizzjonijiet tal-Liegi

Doping ta' oligoelementi (eż., ligi tar-ram-fidda) disponibbli għal stabbiltà ta' temperatura elevata.

Qtugħ ta' preċiżjoni:

Tolleranzi tal-wisa' ssikkati għal +/- 0.1 mm għal applikazzjonijiet ta' mikro-strixxi dojoq.

Trattament ta' Adeżjoni

Saffi ta 'twaħħil kimiku apposta għal adeżivi speċifiċi inklużi epossidiċi, akriliċi u polyimide modifikat.

Traċċabilità tal-lott

Marki tal-qalba inċiżi bil-lejżer-u tikkettjar tal-barcode personalizzat għall-integrazzjoni ERP tal-intrapriża.

Ippakkjar u Kunsinna

Struttura tal-Ippakkjar

Kaxex tal-injam sospiżi miksija b'boroż tal-fojl issiġillati-vakwu tal-barriera tal-umdità-u dessikanti attivi.

Loġistika

Tbaħħir tal-merkanzija bl-ajru u tal-kontejners tal-oċean b'dikjarazzjonijiet ta' sikurezza ta' materjal perikolużi-b'xejn u ippakkjar tal-injam mingħajr fumigazzjoni-.

Ħin taċ-Ċomb

Oġġetti standard tal-istokk jintbagħtu fi żmien 5 sa 7 ijiem ta 'negozju; skedi ta 'qtugħ u rolling tad-dwana sodisfatti fi żmien 3 sa 4 ġimgħat.

Kapaċitajiet tal-mitħna

Kontroll Dirett Mitħna

L-integrazzjoni vertikali mill-irrumblar fil-kesħa għat-tqattigħ tiggarantixxi ġenealoġija materjali konsistenti fil-lottijiet tal-produzzjoni.

Infrastruttura ta' Tagħmir

Imtieħen Sendzimir ta'-preċiżjoni għolja u linji ta' livellar ta' tensjoni- jiżguraw flatness superjuri u curl residwu żero.

Appoġġ għall-Inġinerija

Aċċess dirett għal metallurgists u inġiniera tal-applikazzjoni tal-materjal għall-għażla tal-liga u s-soluzzjoni tal-problemi tal-laminazzjoni.

Konformità tal-Kwalità

Manifatturat taħt sistemi ta 'ġestjoni tal-kwalità ISO 9001 u IATF 16949.

FAQ

Q: X'inhi d-differenza strutturali bejn il-fojl tar-ram RA u ED?

A: Il-fojl RA (Irrumblat-Ttemprat) fih struttura ta 'qamħ orizzontali minn rolling mekkaniku u ttemprar, li toffri flessibilità superjuri u reżistenza għall-liwi dinamiku. Il-fojl ED (Electrodeposited) jikber vertikalment minn wiċċ tanbur, u jagħti struttura tal-qamħ kolonni b'saħħa tat-tensjoni inizjali ogħla iżda reżistenza għall-għeja aktar baxxa taħt flexing ripetut.

Q: X'inhu t-tul standard tar-rukkell għal fojl ta '18 um?

A: It-tulijiet standard tar-rukkell industrijali jvarjaw minn 100 metru sa 1000 metru skont l-ispeċifikazzjonijiet tal-wisa 'u l-qalba. Tulijiet ta 'roll master personalizzati huma disponibbli għal laminaturi kontinwi awtomatizzati.

Q: Kif tiġi evitata l-ossidazzjoni waqt it-transitu?

A: Folji jgħaddu minn passivazzjoni kimika wara ttemprar, segwit minn vakwu-skjerament issiġillat ġewwa boroż tal-fojl ta' barriera b'ħafna saffi li fihom dessikanti attivi tal-ġel tas-silika.

Q: Huma disponibbli kampjuni ta 'evalwazzjoni?

A: Iva. Folji ta 'daqs A4 u rollijiet ta' prova dojoq (50 metru) huma disponibbli għall-evalwazzjoni tal-R&D fuq speċifikazzjoni tal-ħxuna, it-temper, u s-sottostrat fil-mira meħtieġa.

Civen Metal Material (Shanghai) Co., Ltd. huwa wieħed mill-aktar manifatturi u fornituri professjonali ta 'folji tar-ram ta' preċiżjoni għolja -ra fiċ-Ċina. B'esperjenza abbundanti, aħna nilqgħu bi pjaċir li inti bl-ingrossa bl-ingrossa ta 'kwalità għolja ta' preċiżjoni għolja -ra fojl tar-ram magħmul fiċ-Ċina hawn mill-fabbrika tagħna. Servizz tajjeb u prezz raġonevoli huma disponibbli.
